HỆ THỐNG DẦU DIEZEL CHO MÁY PHÁT ĐIỆN
- Hệ thống dầu bao gồm
- Bồn dầu dự trữ 25000L đặt tại hố dầu chôn âm tầng trệt tòa nhà
- 3 Bồn dầu ngày 1000L đặt tại phòng máy phát điện
- 2 cụm điều khiển bơm dầu đặt gần bồn dầu ngày ở phòng máy phát điện có 3 chế độ AUTO-OFF-MAN
- Phao từ báo đóng/cắt
- Tủ điều khiển bơm
- Tủ hiển thị mức dầu
- Van các loại
- Đèn báo
- Chuông báo động
- Bộ ống dầu từ bồn dầu dự trữ 25000L đến 3 bồn dầu ngày 1000L
- Bộ tiếp dầu cho bồn dầu dự trữ 25000L
- Bộ cảm biến mức dầu cho 1 bồn dầu dự trữ và 3 bồn dầu ngày
NGUYÊN LÝ HOẠT ĐỘNG HỆ THỐNG DẦU MÁY PHÁT ĐIỆN
Hiển thị (tại vị trí tủ màn hình báo mức dầu)
Hiển thị trạng thái mức dầu
Hiển thị mức dầu trong bồn dầu dự trữ và bồn dầu ngày trong tủ màn hình báo mực dầu dưới dạng số lít dầu chứa trong mỗi bồn dầu
Hiện thị trạng thái bơm (tại tủ điều khiển bơm dầu )
Bơm 01: Trạng thái Run, Stop
Bơm 02: Trạng thái Run, Stop
Hiển thị nguồn điện
Đèn báo hiển thị nguồn tại tủ điện.
Điều khiển (nguyên lý hoạt động)
Nguyên lý:
Bơm hoạt động ở 2 chế độ:
Ở chế độ Manual: Chế độ chạy bằng tay, cho phép bơm chạy bằng tay ở tủ điều khiển, sử dụng cho trường hợp mạch Auto bị sự cố, hay trường hợp test.
Ở chế độ Auto : Bình thường hệ thống bơm chạy tự động, điều khiển chạy luân phiên hay dừng bơm thông qua các bộ rơle điều khiển mức dầu.
Hiển thị (tại vị trí tủ điện)
Hiện thị trạng thái bơm (tại tủ điều khiển bơm dầu) Tủ 01: Trạng thái Đóng,Mở
Hiển thị nguồn điện
Đèn báo hiển thị nguồn tại tủ điện.
Điều khiển (nguyên lý hoạt động)
Nguyên lý Tủ hoạt động ở 2 chế độ:
Ở chế độ Manual: Chế độ chạy bằng tay, cho phép van mở bằng tay ở tủ điều khiển, sử dụng cho trường hợp mạch Auto bị sự cố, hay trường hợp test.
Ở chế độ Auto : Bình thường hệ thống van mở tự động, điều khiển đóng hay mở van thông qua các bộ rơle điều khiển mức dầu.
Mô tả:
Trạng thái bình thường : van điện từ đóng, nguồn điện cấp bình thường, mực dầu ở
bồn dầu nằm ở khoảng giữa mức “Low” và mức “ High “
Điều kiện mở van điện từ (Auto):
+ Mực dầu ở bồn dầu bắt đầu thấp hơn mức “ Low”,van điện từ mở đồng thời bơm cấp dầu khởi động.
Điều kiện đóng van điện từ (Auto):
+ Mực dầu ở bồn dầu bắt đầu chạm ở mức “high” van điện từ đóng, bơm dầu ngắt .

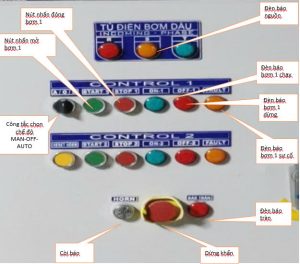

TỦ ĐIỀU KHIỂN

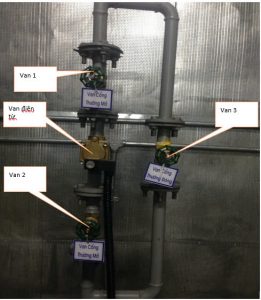

ở chế độ AUTO van 3 đóng,van 1&2 mở.
- Trong trường hợp van điện từ bị sự cố không đóng được sẽ xảy ra sự cố tràn dầu.để khắc phục sự cố ta đóng van 1&2 lại,sau đó báo đơn vị bảo trì.
- Trong trường hợp van điện từ bị sự cố không mở được sẽ xảy ra trường hợp không cấp dầu cho bồn dầu ngày được.để khắc phục sự cố ta mở van 3 để cấp dầu cho bồn dầu ngày và theo dõi lượng dầu đủ chạy thì khóa van 3 lại,tránh để dầu tràn bồn.sau đó gọi đơn vị bảo trì.

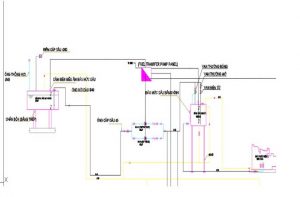

SƠ ĐỒ NGUYÊN LÝ CẤP DẦU MÁY PHÁT ĐIỆN
Bảo trì bảo dưỡng hệ thống cấp dầu máy phát điện
- Kiểm tra vặn chặt bulon kết nối bơm dầu vào bệ đặt bơm
- Kiểm tra thật kỹ xem trong các ngóc ngách của cánh quạt có bị vướng dị vật để tránh các sự cố có thể xảy ra
- Quay bằng tay cánh quạt để kiểm tra quan sát nếu cánh quạt bị lệch trong quá trình quay thì phải sửa chữa lại để thiết lập lại sự cân bằng.
- Kiểm tra siết chặt các đầu cos kết nối trong tủ điều khiển bơm.
