Hòa đồng bộ máy phát điện

Hòa đồng bộ máy phát điện là gì?

Điều kiện hòa đồng bộ hai hay nhiều máy phát là gì?

Ưu điểm của phương pháp hòa đồng bộ máy phát điện là gì?

A. Tổng quan hòa đồng bộ máy phát điện

Phần này cung cấp thông tin về khái niệm, chức năng và đối tượng nên hòa đồng bộ.

1. Hòa đồng bộ là gì?

Hòa đồng bộ máy điện là hình thức mắc song song hai hay nhiều máy phát điện. Các máy phát điện này sẽ cùng nối chung vào một mạng lưới điện. Việc nối chung này sẽ đòi hỏi nhiều yêu cầu khác nhau.

Phương pháp hòa đồng bộ các máy phát điện đòi hỏi yêu cầu kỹ thuật cao cũng như tính chuyên nghiệp trong quá trình vận hành, bảo dưỡng. Chính vì thế, bạn phải xác định được đúng nhu cầu của mình phù hợp với giải pháp máy phát điện song song hay máy phát điện song song với lưới điện.

Quá trình hòa đồng bộ sẽ làm cân bằng tốc độ quay và điện áp của máy phát.

Trong nguyên tắc khi hòa đồng bộ các máy với nhau, giả sử tính công suất cho 4 máy thông thường hệ thống sẽ có 5 máy. Máy số 5 này sẽ ở chế độ sẵn sàng chờ nếu 1 trong 4 máy hư hỏng thì máy này sẽ làm việc.

2. Chức năng của hòa đồng bộ

Chức năng của hòa đồng bộ hệ thống máy phát điện là gì?

• Xác định thời điểm hòa đồng bộ.
• Ra lệnh thao tác các thiết bị tự động đóng cắt (đóng vào khi thích hợp và cắt ra khi báo nguy hiểm).
• Bảo vệ máy phát và hệ thống (bảo vệ quá dòng và chống công suất ngược).
• Điều khiển quá trình phân chia tải giữa các máy phát điện với nhau.

3. Khi nào nên hòa đồng bộ máy phát điện?

Hòa đồng bộ hai hay nhiều máy phát không phải muốn là được. Hơn nữa, chi phí hòa đồng bộ cũng khá tốn kém. Vì thế, nếu bạn nằm trong những trường hợp sau mới cần tiến hành hòa đồng bộ nhé.

Khi nào nên hòa đồng bộ tổ máy phát điện?

• Khi công suất yêu cầu lớn hơn công suất của một tổ máy phát điện.
• Khi bạn muốn tiết kiệm chi phí nhiên liệu nếu phụ tải tăng. Số lượng phụ tải tăng kéo theo lượng tiêu tốn nhiên liệu sẽ nhiều hơn so với chạy đúng tải. Theo tính toán, chi phí giảm 1MW phụ tải điện rẻ hơn chi phí đầu tư thêm 1 MW cho nhu cầu phụ tải.
• Bạn đã có sẵn một chiếc máy phát điện và bạn muốn mua thêm một hay nhiều cái nữa để đáp ứng đủ công suất sử dụng điện tăng lên.
• Hệ thống của bạn phải làm việc liên tục 24/7 và bạn không muốn gián đoạn khi phải chuyển tải từ máy này sang máy khác.
• Các trung tâm thương mại, data center, các nhà máy công suất lớn đòi hỏi quá trình làm việc với điện lưới liên tục. Đặc thù của các đối tượng này đó là không cho phép mất điện hoặc nếu có thì thời gian mất điện chỉ vài giây.

B. Điều kiện hòa đồng bộ máy phát điện

1. Điều kiện hòa đồng bộ

Các máy phát điện muốn làm việc song song với nhau bắt buộc phải đảm bảo 3 điều kiện sau:

• Điện áp của các máy phát điện phải bằng nhau, độ sai lệch điện áp nhỏ hơn hoặc bằng 5%.
• Tần số các máy phát điện bằng nhau: nếu chúng không bằng nhau, việc phân chia tải sẽ không đều. Điều này dẫn đến máy phát điện bị hỏng.
• Thứ tự pha phải giống nhau.

Ngoài 3 điều kiện bắt buộc trên, để hệ thống làm việc an toàn bạn có thể trang bị thêm:

• Thiết bị điều chỉnh điện áp và tần số (AVR máy phát điện,…)để hỗ trợ điều chỉnh tình trạng phân chia tải.
• Thiết bị đo lường và bảo vệ cho từng tổ máy phát điện.

2. Thời điểm hòa đồng bộ máy phát điện

Thời điểm hòa 2 máy phát điện chính là thời điểm để đóng các thiết bị đóng cắt cho phép đưa các máy đang làm việc riêng rẽ vào làm việc song song với nhau.

Thời điểm hòa đồng bộ phải có đủ các điều kiện:

• Hệ thống phải có cùng điện áp, tần số và thứ tự pha
• Hai hệ thống phải có cùng pha. Độ lệch pha tại thời điểm đóng cắt ảnh hưởng trực tiếp lên độ lớn của hệ thống dòng điện.

C. Các phương pháp hòa đồng bộ máy phát điện

Có nhiều cách hòa đồng bộ máy điện và gọi tải khác nhau. Gọi tải ở đây chính là khi vấn đề thiếu tải xảy ra thì các máy khác bắt đầu gọi từng máy hoặc vài máy chạy để cung cấp đủ tải. Về hòa đồng bộ, ngày nay người ta thường áp dụng phương thức hòa cho từng máy hoặc nhiều máy.

Về vấn đề gọi tải thì người ta áp dụng các kỹ thuật hòa như sử dụng bộ điều khiển Deepsea/CoMap/Datakom để hòa.

Về hòa máy phát điện có phương pháp hòa đồng bộ bằng màn hình điêu khiển được sử dụng chủ yếu:

Hòa động bộ tự động

Người thực hiện đóng máy phát điện bằng phương pháp hòa đồng bộ tự động phải tuân thủ những điều sau:

• Muốn thực hiện hòa đồng bộ thì máy phát không được kích từ. Có thể hiểu là kích từ máy phát điện đã được cắt ra bởi aptomat khử từ. Phải lưu ý đến tốc độ quay của máy phát.
• Khi tiến hành quá trình đồng bộ thì tốc độ góc quay của máy phát điện đóng vào phải xấp xỉ tốc độ góc quay của tất cả các máy phát đang làm việc trong hệ thống.

Như vậy, trước khi đóng một tổ máy phát điện làm việc song song với các tổ máy phát điện khác thì máy phát điện đó chưa được kích từ. Khi tốc độ quay của máy phát điện đó gần bằng tốc độ góc quay của các máy phát điện khác thì máy phát điện đó được đóng vào. Ngay sau đó, dòng kích từ sẽ được đưa vào roto. Máy phát điện sẽ được kéo vào làm việc đồng bộ.

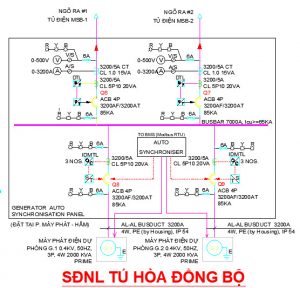

Sơ đồ nguyên lý hòa tủ hòa đồng bộ

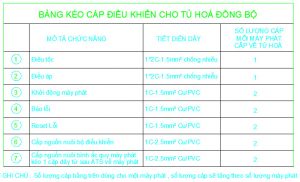

Bảng số lượng cáp tín hiệu hòa đồng bộ

Quy trình kiểm tra vận hành hòa đồng bộ Máy phát điện

Stt	Mô tả					GIÁ TRỊ
II	KIỂM TRA CHẾ ĐỘ HOẠT ĐỘNG TỰ ĐỘNG CỦA MÁY
2	CỤM MÁY PHÁT ĐIỆN
A	QUY TRÌNH KHỞI ĐỘNG MÁY PHÁT ĐIỆN (KHI MẤT ĐIỆN)
1	Khi mất điện lưới hoặc khi có tín hiệu báo cháy (FA) gởi đến					T=00 (s)
2	ACB1-MSB-PO của Điện lưới “OFF”					T+03 (s)
3	Bộ ATS (MSB-PO) gởi tín hiệu gọi 2 máy phát GE-PO1 và GE-PO2 khởi động					T+03 (s)
4	Máy phát GE-PO1, GE-PO2 khởi động và ổn định  sau  một khoảng thời gian hòa đồng bộ					T+03+10 (s)
5	ACB 2 (SYNC) đầu vào “ON”					T+14 (s)
	Tiếp theo ACB Q3 (SYNC) đầu vào “ON” (sau khi kiểm tra hòa)					T+24 (s)
	ACB 4 (SYNC) đầu ra “ON”					T+25 (s)
9	Kiểm tra tải (Adjust load consumption)					T+37 (s)
9.1	Nếu tải lớn hơn 60% công suất của 1 máy. 2 máy phát GE-PO1 và GE-PO2 hoạt động bình thường
9.2	Nếu tải nhỏ hơn 60% công suất của 1 máy. Cắt ACB 2 (SYNC) đầu vào hoặc Cắt ACB 3 (SYNC) đầu vào
10	Máy phát GE-PO1 (hoặc GE-PO2) sẽ chạy không tải và tắt máy					T+37+180 (s)
11	Sau khi đang chạy ổn định 01 máy, Tăng tải lên 80% công suất của 1 máy					T1 (s)
12	Máy phát GE-PO1 (hoặc GE-PO2) sẽ tự động khởi động bổ sung vào và cho phép đóng tải					T1+14 (s)
13	Quy trình hòa tương tự trên
B	QUY TRÌNH TẮT MÁY PHÁT (KHI CÓ ĐiỆN TRỞ LẠI)
B	QUY TRÌNH TẮT MÁY PHÁT (KHI CÓ ĐiỆN TRỞ LẠI)
	Khi điện lưới có điện trở lại					T1 = 00 (s)
	ATS (MSB-COM) gởi tín hiệu đến máy phát GE-COM					T1 + 03 (s)
	ACB2-(MSB-COM) của Máy phát “OFF”					T1 + 03 (s)
	ACB1 (MSB-COM) của Điện lưới “ON”					T1 + 05 (s)
	Máy phát GE-COM chạy không tải – tắt máy					T1 + 185 (s)
